Đẩy lên bộ chuyển đổi ống cứng của ống Barb
  • Đẩy lên bộ chuyển đổi ống cứng của ống Barb
  • Đẩy lên bộ chuyển đổi ống cứng của ống Barb

Đẩy lên bộ chuyển đổi ống cứng của ống Barb

Thúc đẩy lợi thế
Các phụ kiện vòi đẩy được gia công từ
Đồng thau chất lượng cao nhất hoặc thép không gỉ. Các Barbs là
được thiết kế cụ thể để làm việc cùng với
L.D. và bím tóc của vòi đẩy, đảm bảo chặt chẽ
Kết nối không cần kẹp.
Cuộc họp
Các phụ kiện ống đẩy chỉ được thiết kế để sử dụng với
Đẩy on ống. Không sử dụng với bất kỳ phong cách nào khác hoặc
nhà sản xuất vòi.
Hướng dẫn lắp ráp:
1. Cắt ống sạch và thẳng theo chiều dài.
2. Vòi bôi trơn L.D. và Barbs với dầu nhẹ hoặc xà phòng
Nước.
3. Đẩy ống vào lắp cho đến khi nó chạm đáy
Vòng dừng màu vàng. Điều này đảm bảo rằng tất cả các
Barbs đang tham gia vào vòi và cũng sẽ giúp
Giữ phần cuối của vòi khỏi sờn.
4.! Thận trọng: Sử dụng kẹp có thể làm hỏng
Niêm phong tính toàn vẹn của vòi và phù hợp
Cuộc họp.
Phạm vi nhiệt độ
-40 ° F đến 180 ° F (-40 ° C đến 82 ° C)
Giới hạn bởi phương tiện truyền thông thông qua lắp ráp ống
Ứng dụng điển hình:
Không khí áp suất thấp, nhiên liệu, bôi trơn và dầu
Tài liệu: C36000

Liên hệ với chúng tôi

Thông số kỹ thuật

Phần tham chiếu không:
294 -100B -X -KA -RL -303 -732 -694

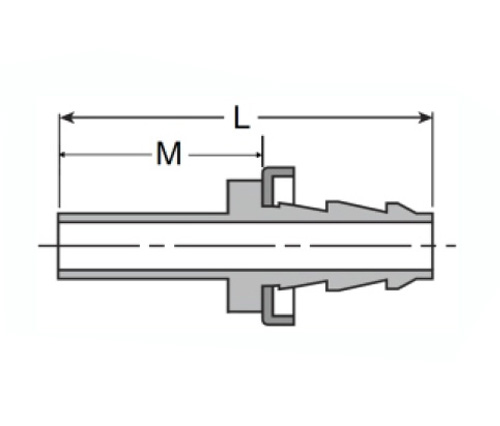

PHẦN#

Ống I.D × O.D

M

L

294-4-3

1/4 × 3/16

.86

1.68

294-4-4

1/4 × 1/4

1.06

1.88

294-4-5

1/4 × 5/16

1.06

1.88

294-5-5

5/16 × 5/16

1.06

1.91

294-6-6

3/8 × 3/8

1.06

2.03

294-8-8

1/2 × 1/2

1.06

2.13

294-10-10

1/2 × 5/8

1.06

2.61

294-12-12

3/4 × 3/4

1.06

2.61

Đẩy cứng này trên bộ chuyển đổi ống cứng của ống Barb được gia công từ đồng thau hoặc thép không gỉ chất lượng cao nhất. Các Barbs được thiết kế đặc biệt để hoạt động cùng với L.D. và góc bện của vòi đẩy, đảm bảo kết nối chặt chẽ mà không cần kẹp.
Các ống đẩy đẩy cung cấp một con dấu vượt trội mà không cần kẹp, loại bỏ rò rỉ, có thể xảy ra khi sử dụng bộ điều hợp nhựa hoặc polyurethane. Thiết kế đẩy duy trì kết nối giữa ống và phụ kiện cho bất kỳ phương tiện nào, bao gồm cả chất lỏng và khí.
Bộ chuyển đổi ống cứng của ống đẩy là một bộ hai phần cho phép dễ dàng lắp đặt các phụ kiện. Hội đồng này có thể được sử dụng cho nhiều ứng dụng.
