287 SAE/JIC kép 37 °/45 ° Xoay nữ
  • 287 SAE/JIC kép 37 °/45 ° Xoay nữ
  • 287 SAE/JIC kép 37 °/45 ° Xoay nữ

287 SAE/JIC kép 37 °/45 ° Xoay nữ

Thuận lợi:
Các phụ kiện vòi đẩy được gia công từ
Đồng thau chất lượng cao nhất hoặc thép không gỉ. Các Barbs là
được thiết kế cụ thể để làm việc cùng với
L.D. và bím tóc của vòi đẩy, đảm bảo chặt chẽ
Kết nối không cần kẹp.

Cuộc họp:
Các phụ kiện ống đẩy chỉ được thiết kế để sử dụng với
Đẩy on ống. Không sử dụng với bất kỳ phong cách nào khác hoặc
nhà sản xuất vòi.

Hướng dẫn lắp ráp:
■ ■ Cắt ống sạch và thẳng theo chiều dài.
■ ■ Vòi bôi trơn L.D. và Barbs với dầu nhẹ hoặc xà phòng Nước.
■ ■ Đẩy ống vào lắp cho đến khi nó chạm đáy
Vòng dừng màu vàng. Điều này đảm bảo rằng tất cả các
Barbs đang tham gia vào vòi và cũng sẽ giúp
Giữ phần cuối của vòi khỏi sờn.

Phạm vi áp suất
Giới hạn bởi vòi L.D

Phần tham chiếu không:
29FDS -287 -HDF -309 -735 -690 -P990 -K -305 -935/934

Liên hệ với chúng tôi

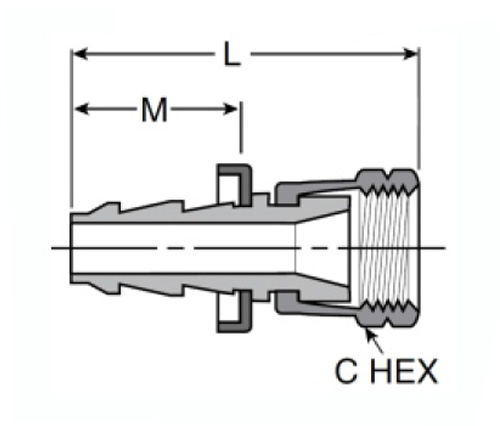

Thông số kỹ thuật

PHẦN#

Vòi I.D × chỗ ngồi kép

C

M

L

287-4-4

1/4 × 7/16-20unf

7/16

.87

1.45

287-4-5

1/4 × 1/2-20unf

5/8

.87

1.59

287-5-6

3/8 × 1/2-20unf

5/8

.92

1.75

287-6-8

3/8 × 3/4-16unf

7/8

.92

1.82

287-8-8

1/2 × 3/4-16unf

7/8

.97

1.78

287-8-10

1/2 × 7/8-14unf

7/8

1.02

1.97

287-10-10

5/8 × 7/8-14unf

1 "

1.00

2.35

Sử dụng phụ kiện ống đẩy để lắp ráp ống nhanh, đơn giản và đáng tin cậy. Chúng được sản xuất từ thép không gỉ chất lượng cao hoặc đồng thau, đảm bảo một con dấu bền trên ống. Thiết kế Barb đảm bảo phù hợp chính xác với ống đẩy. Chiều dài Barb được thiết kế để có hiệu quả tối đa trong việc cung cấp cho ống vào bộ phù hợp, giảm thiểu bất kỳ cơ hội nào để kết hợp hoặc uốn ống của ống.
