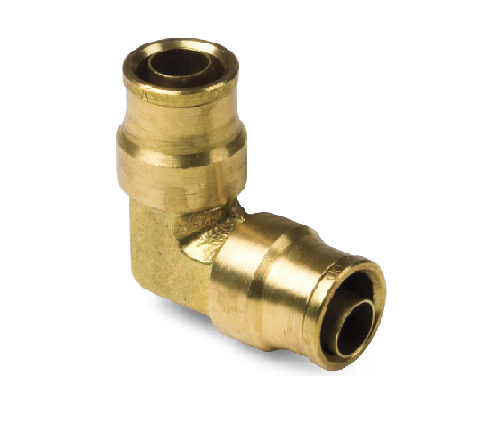

Thận trọng để lắp ráp các phụ kiện ống bằng đồng

Thận trọng để lắp ráp các khớp ống:

(1) Độ vuông góc của bề mặt cuối của ống thép với trục nhỏ hơn 0,50.

(2) Deburring mặt cuối, vát 0,2 × 450.

(3) Áp dụng lượng mỡ thích hợp cho phần ren và hình nón tiếp xúc.

(4) Cài đặt ferrule và đai ốc, và chú ý đến hướng dẫn.

(5) Nắm bắt ống thép và làm cho mặt cuối so với bước thân khớp.

(6) Vẽ một dấu và siết chặt đai ốc.

(7) Đảm bảo rằng ống thép không theo lượt, vít 1,3 ~ 1,5 lượt.

(8) Hủy bỏ đai ốc và kiểm tra tình trạng cắt của ferrule.

.

Tóm lại, độ chống rò rỉ của khớp ống Ferrule không thể tách rời với chất lượng sản xuất (đặc biệt là thiết kế của ferrule và chất lượng bên trong của ferrule) và độ chính xác của ống thép. Chất lượng lắp ráp không thể tách rời và đòi hỏi sự hợp tác tốt giữa nhà sản xuất và người dùng. Lựa chọn các ferrules hai lưỡi bằng thép không gỉ tiến bộ: Ferrules thép không gỉ EO là một lưỡi và vật liệu là 316 (0CR10NI17MO2TI). Do một lượng lớn CR và Ni, sự khuếch tán của các yếu tố xâm nhập được ngăn ngừa mạnh mẽ trong quá trình xử lý nhiệt hóa học, làm cho nồng độ xâm nhập bề mặt quá cao, độ cứng cao và độ giòn cao, chứa phần tử tăng cường phân tán TI, làm cho độ cứng bề mặt của ferrule được cải thiện hơn nữa. Do đó, lớp ferrule bằng thép không gỉ EO cứng (φ16) chỉ là 11um.

Ngoài ra, nồng độ cao của các yếu tố xâm nhập phản ứng với CR và Ni để tạo thành một hợp chất, giúp giảm đáng kể lượng dung dịch rắn của các yếu tố hợp kim ma trận và giảm xuống dưới điểm thụ động. Do đó, khả năng chống ăn mòn của ferrule thép không gỉ EO là kém, và nó có thể bị ăn mòn trong quá trình lưu trữ. Do sự xử lý bề mặt đặc biệt của sợi của đai ốc EO, cơ thể khớp sẽ ít mất hơn khi mô -men xoắn được truyền đến ferrule trong quá trình lắp ráp. Lớp bề mặt giảm hao mòn đặc biệt và thiết kế lớp cứng nông cho phép ferrule cắt trơn tru vào ống thép. Ferrule thép không gỉ đơn thông thường, vật liệu 1CR18NI9TI (304) Xử lý xyanua, phần ren không được xử lý bề mặt, vì hệ số ma sát của thép không gỉ sang thép không gỉ là 1.0, do đó mô-men xoắn không thể được truyền hiệu quả đến ferrule.

Độ cứng bề mặt của ferrule không thể cao, và công nghệ vật liệu và xử lý không thể được đảm bảo. Chỉ có độ sâu của lớp cứng được giảm để tránh cắt sai ferrule. . Sự dao động trong hàm lượng ferrite và austenite có tác động lớn hơn đến các tính chất cơ học và tỷ lệ hai pha bị ảnh hưởng trực tiếp bởi nhiệt độ xử lý vật liệu và vật liệu có độ giòn "4750C", do độ bền của màng thụ động trước khi xử lý nhiệt niken, quá trình xử lý nhiệt không tốt. Vật liệu 430 (0CR18) được làm bằng ferrule bằng thép không gỉ, 0CR18 là một loại thép một pha, vì vậy quá trình xử lý nhiệt tốt hơn, thông qua quá trình xử lý nhiệt hợp lý, bề mặt có thể dễ dàng xâm nhập vào nồng độ nguyên tố, độ cứng của lớp, độ sâu của lớp, được điều chỉnh theo mức độ hợp lý. Giới hạn năng suất của ba vật liệu là: 430 là 28,1kg/mm2. 304 là 27kg/mm2. 316 là 25kg/mm2. 430 có giới hạn năng suất cao hơn, do đó, ferrule có khả năng chống lại năng suất và thắt chặt hơn. Nếu giới hạn năng suất cao, giới hạn đàn hồi cũng cao. Khi ferrule được siết chặt, năng lượng đàn hồi đã chuẩn bị cũng cao, giúp cải thiện ống hấp thụ ferrule. Năng lượng rung động đường, khả năng chống lại sự giãn nở nhiệt và biến dạng co thắt.

Ưu điểm của các khớp tay áo được cài đặt sẵn:

Bởi vì cơ thể được lắp ráp sẵn được làm bằng thép công cụ hợp kim và được sử dụng ở trạng thái cứng, hệ số ma sát giữa ferrule và hình nón, cơ thể và đai ốc nhỏ hơn nhiều so với thép không gỉ austenitic với thép không gỉ austenitic. Theo cách này, mô -men xoắn thắt chặt có thể được áp dụng trực tiếp để cắt ferrule với một tổn thất nhỏ. Mô-men xoắn thắt chặt của lắp ráp cơ thể được lắp ráp sẵn có thể được kết hợp tốt với số lần rẽ thắt chặt, và không thể thắt chặt nếu việc thắt chặt nhỏ hơn một lượt. Tình hình năng động. Khi được lắp ráp trực tiếp với cơ thể, chỉ có một số biện pháp chống cắn và chống ma sát, chẳng hạn như xử lý bề mặt đặc biệt của các sợi chỉ, được sử dụng.
